Matlab整理 云梦斋主人 2019年01月16日发布 所属分类:IT 返回主页
参考链接:
一、基本绘图操作
1、点&线&颜色
示例:
X=0:0.1:10;
Y=sin(X);
plot(X,Y,'--r+'); % dash line & red color & plus sign marker
% 等价于下面的Name-Value对形式
plot(X,Y, 'LineStyle','--',...
'Color','r',...
'Marker','+');

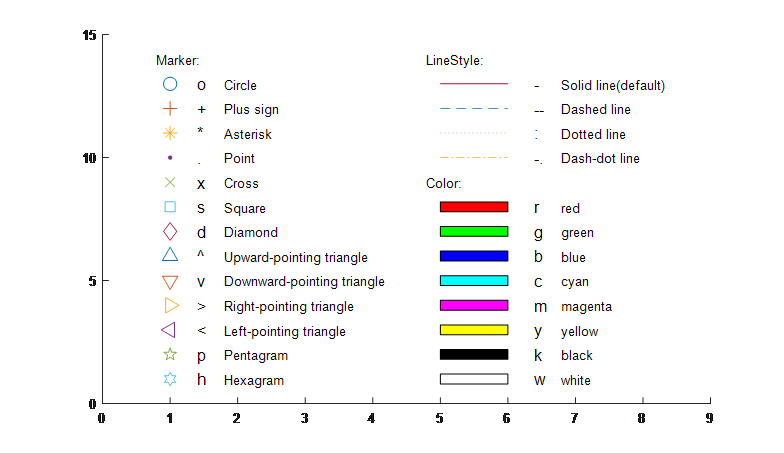

MarkerSpec:
Marker: Marker类型
MarkerSize: Marker大小(default:6)
MarkerEdgeColor: Marker边缘轮廓颜色
MarkerFaceColor: Marker内部颜色
MarkerIndices: (default:X)
LineSpec:
LineWidth: 线宽(default:0.5)
Color: 线的颜色
LineStyle: 线型
2、标题、坐标轴、图例
设置标题:
title('y = \ite^{lambda t}', 'color', 'b')
如上,Matlab绘图窗口中大多数文本(如标题,text函数,轴标签等)支持TeX语法
设置坐标轴标签:
xlabel('x')
ylabel('y')
zlabel('z')
设置坐标轴范围:
axis([xmin xmax ymin ymax])
axis([xmin xmax ymin ymax zmin zmax])
axis([xmin xmax ymin ymax zmin zmax cmin cmax])
% 单独设置x,y,z轴范围
xlim([xmin xmax]) % ylim,zlim同理
设置坐标间隔:
set(gca,'XTick',[2:2:46]) %改变x轴坐标间隔显示,这里间隔为2
设置图例:
legend('曲线一','曲线二', ...,'曲线N'); % 按绘图顺序依次指定名称
3、在同一窗口绘制多个子图
subplot(M,N,1); % M行N列个子图的第1个
plot(X,Y1);
...
subplot(M.N,2); %M行N列个子图的第2个
plot(X,Y2);
...
...
subplot(M,N, M*N); %M行N列个子图的第M*N个
plot(X,...);
二、图形对象
图形对象的层级关系
Root : matlab.ui.Root
└──Figure : matlab.ui.Figure
├──Axes : matlab.graphics.axis.Axes, *.PolarAxes
│ └──(Group Objects) : Group,Transform
│ ├──Chart Objects : Area,Bar,Contour,ErrorBar,GeographicBubbleChart,HeatmapChart,Line,Quiver,Scatter,Stair,Stem,Surface,WordCloudChart
│ ├──Primitive Objects : matlab.graphics.chart.primitive.AnimatedLine, Image,Light,Line,Patch,Polygon,Rectangle,Surface,Text
| ├──Function Objects : FunctionLine,ImplicitFunctionLine,ParameterizedFunctionLine,FunctionContour,FunctionSurface,ImplicitFunctionSurface,ParameterizedFunctionSurface
| └──*Ruler Objects : CategoricalRuler,DatetimeRuler,DurationRuler,NumericRuler
│
├──Annotation Objects : Arrow,DoubleEndArrow,Ellipse,Line,Rectangle,TextArrow,TextBox
├──Illustration Objects : matlab.graphics.illustration.Colorbar, Legend
└──UI Objects
三、自定义Figure设置函数figset
为了方便在MATLAB中设置绘图格式,编写了fitset函数文件。该函数可以:
- 设置默认线宽、字体、Figure大小。
- 一次设置title,xlabel,ylabel,xlim,ylim,xtick,ytick,legend等多项参数,节省代码篇幅。
- 以指定前缀保存当前打开的所有Figure到png和eps文件。
使用步骤
第一步:在绘图之前,使用 figset('-init',[1,1]) 设置默认的figure和axes大小,其中[1,1]表示将figure设置为含1x1个子图时的大小。figset('-init',[1,1])设置的是全局默认参数,在MATLAB运行期间始终有效,因此只需要在绘制第一个图前调用一次。
第二步:在当前绘图完成时,紧接着调用 figset设置Figure的标题、坐标轴等参数(详见下文)。
第三步:调用 figset('-saveall',pathPrefix) 保存当前所有figure。
样例
figset('-init',[1,1])
plot(0:10, 0:0.1:1);
hold on
h=plot(0:10, 0.5:0.05:1);
figset(h, '-t-xl-yl','Example title','example xlabel','example ylabel', ... % h为当前图形句柄,可选,未设置时作用于当前Axes
'-xt-yt-xm',0:1:10, 0:0.1:1, [0,10], ... % 等价于 XTick=0:1:10 YTick=0:0.1:1 xlim([-100 -20])
'-legend', {'example legendA','example legend B'}); %图例,多个字符串用{}括起来作为一个cell数组
% 注意:选项字符串无顺序要求,只需要与后面紧接的参数顺序一一对应,并且所有选项是可选的
figset('-saveall',['Figout/M-']); %将当前所有Figure保存在Figout文件夹(应保证该文件夹已存在),文件名分别为M-01.png M-02.png ...
详细语法
figset函数有三个功能,分别在不同阶段使用。设置方式为:首先给出包含多个选项的选项字符串,其后依次紧跟这些选项对应的参数。语法如下:
功能1:设置全局默认值,主要是设置默认字体,默认的figure和字体的大小。该函数应在绘图前调用。
语法:figset('-init',[rows cols]); % rows 和 cols 对应subplot(rows,cols,index)中的rows,cols。不使用多子图时都设为1.
功能2:设置绘图格式,紧跟在绘图之后调用
语法:
figset(OptStringA, varA1,varA2,...,OptStrngB,varB1,varB2,...)
figset(fig, OptStringA, varA1,varA2,...,OptStringB,varB1,varB2,...)
其中OptStringA(选项字符串)含义如下:
-t title 图标题
-xl: xlabel -yl: ylabel 轴标签
-xm: xlim -ym: ylim 坐标范围
-xt: XTick -yt: YTick 显示刻度的位置
-lengend: legend 图例
功能3:保存当前所有的绘图(figure),将保存两种格式:png和eps
语法:figset('-saveall',pathPrefix); %pathPrefix为保存文件的前缀.
源文件
function figset(varargin)
%绘图设定
% 返回值: None
% Syntax:
% figset(OptsA, varA1,varA2,...,OptsB,varB1,varB2,...)
% figset(fig, OptsA, varA1,varA2,...,OptsB,varB1,varB2,...)
% 选项字符串:
% -t title 图标题
% -xl xlabel -yl ylabel 轴标签
% -xm xlim -ym ylim 坐标范围
% -xt XTick -yt YTick 显示刻度的位置
% -lengend legend 图例
% -init 初始化绘图默认值,应在绘图前调用
% -saveall 以指定前缀保存所有Figure为png格式.
% Examples:
% figset('-init',[1,1])
% plot(0:10, 0:0.1:1);
% hold on
% h=plot(0:10, 0.5:0.05:1);
% figset(h, '-t-xl-yl','Example title','example xlabel','example ylabel', ... % h为当前图形句柄,可选,未设置时作用于当前Axes
% '-xt-yt-xm',0:1:10, 0:0.1:1, [0,10], ... % 等价于XTick=0:1:10 YTick=0:0.1:1 xlim([-100 -20])
% '-legend', {'example legendA','example legend B'}); %图例,多个字符串用{}括起来作为一个cell数组
% %注意:选项字符串与参数一一对应,无顺序要求,并且每个选项是可选的
% figset('-saveall',['Figout/M-']); %将当前所有Figure保存在Figout文件夹(应保证该文件夹已存在),文件名分别为M-01.png M-02.png ...
%
% Author: S.E.Wei
if nargin<1
error('缺失参数');
else
curpos = 1;
if isa(varargin{1},'matlab.graphics.axis.Axes')
curpos = curpos+1;
gah = varargin{1};
elseif isa(varargin{1},'matlab.graphics.chart.primitive.Line')
curpos = curpos+1;
gah = varargin{1}.Parent(1);
elseif isa(varargin{1},'matlab.ui.Figure')
curpos = curpos+1;
gahs = varargin{1}.Children;
axesnum=0;
for ki = 1:length(gahs)
if isa(gahs(ki),'matlab.graphics.axis.Axes')
gah = gahs(ki);
axesnum = axesnum+1;
if axesnum>1
error('当前Figure有多个Axes');
end
end
end
elseif numel(get(groot,'Children'))>0
gah = gca;
end
while curpos<=nargin
if ~isa(varargin{curpos},'char')
error('Format string not found');
else
props = strsplit(varargin{curpos},'-');
props = props(~strcmpi(props,'')); %去空
nvars = sum(~(strcmpi(props,'')));
if curpos+nvars>nargin
error([varargin{curpos} ' 对应的实参数目不足']);
else
varcnt = 1;
for m=1:length(props)
switch props{m}
case 't'
if ~exist('gah','var')
error('找不到Axes句柄');
end
title(gah, varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'xl'
if ~exist('gah','var')
error('找不到Axes句柄');
end
xlabel(gah, varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'yl'
if ~exist('gah','var')
error('找不到Axes句柄');
end
ylabel(gah, varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'xm'
if ~exist('gah','var')
error('找不到Axes句柄');
end
xlim(gah, varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'ym'
if ~exist('gah','var')
error('找不到Axes句柄');
end
ylim(gah, varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'xt'
if ~exist('gah','var')
error('找不到Axes句柄');
end
set(gah,'XTick', varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'xtl'
if ~exist('gah','var')
error('找不到Axes句柄');
end
set(gah,'XTickLabel', varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'yt'
if ~exist('gah','var')
error('找不到Axes句柄');
end
set(gah,'YTick', varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'ytl'
if ~exist('gah','var')
error('找不到Axes句柄');
end
set(gah,'YTickLabel', varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'legend'
if ~exist('gah','var')
error('找不到Axes句柄');
end
legend(gah, varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'init'
figureSetDefault(varargin{curpos+varcnt});
varcnt = varcnt+1;
case 'saveall'
grh = groot;
figs = grh.Children;
for n=1:length(figs)
print(figs(n),'-dpng','-r150',[varargin{curpos+varcnt} num2str(figs(n).Number,'%02d')]);
print(figs(n),'-depsc','-r150',[varargin{curpos+varcnt} num2str(figs(n).Number,'%02d')]);
end
varcnt = varcnt+1;
otherwise
error(['Unknown parameter: -' props{m}]);
end %end switch
end %end for
curpos = curpos+varcnt;
end % end if number check
end % end if type check
end
if curpos-1~=nargin
warning('多余的参数被忽略');
end
end
end
function figureSetDefault(varargin)
rows=1;
cols=1;
linewidth = 1;
if numel(varargin{1})>=2
rows=varargin{1}(1);
cols=varargin{1}(2);
end
if numel(varargin{1})>=3
linewidth = varargin{1}(3);
end
widthRef = [560 880 1200]; heightRef = [420 660 900];
set(groot, 'DefaultFigurePosition', [400-rows*100, 300-cols*75, widthRef(cols), heightRef(rows)]);
% set(groot, 'DefaultFigurePaperPositionMode','manual');
% set(groot, 'DefaultFigurePaperPosition', [0, 0, widthRef(rows), heightRef(cols)]);
set(groot, 'DefaultAxesPosition', [.12, .13, .78, .79]);
% set(groot, 'DefaultAxesPosition', [.11, .13, .76, .76]);
set(groot, 'DefaultLineLineWidth',linewidth);
% set(groot, 'defaultAxesLineStyleOrder',{'-',':'});
set(groot, 'DefaultAxesFontsize',14);
set(groot, 'DefaultAxesFontname','Times New Roman'); %'Times New Roman'
set(groot, 'DefaultTextFontsize',16);
set(groot, 'DefaultTextFontname','Times New Roman');
set(groot, 'DefaultColorBarFontsize',14);
set(groot, 'DefaultColorBarFontname','Times New Roman'); %'Times New Roman'
set(0,'DefaultAxesFontWeight','bold');
set(0,'DefaultTextFontWeight','bold');
end
四、常见二维图索引
基本绘图函数plot,line,fill,text
其他任何复杂二维图形原理上都可由 plot,line,fill,text
(点(线),线,区域填充,绘制文本)函数绘制

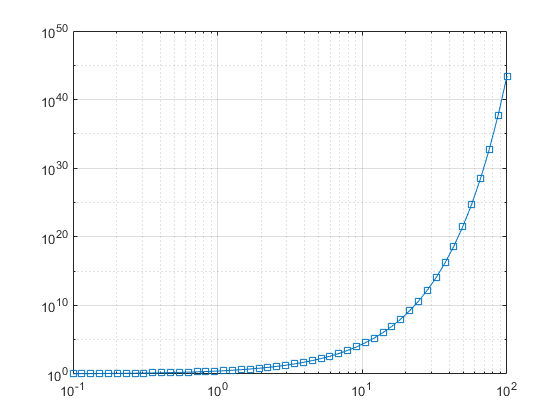

loglog 绘制双对数坐标图形

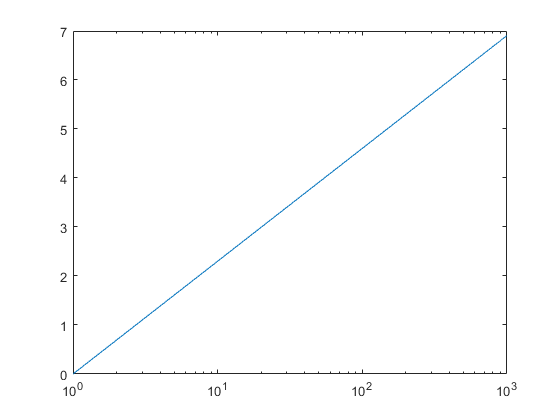

semilogx 单对数坐标

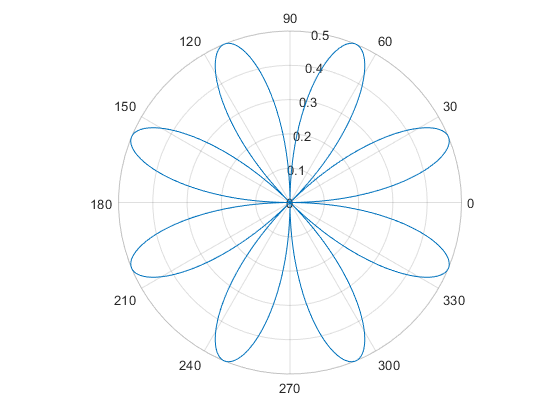

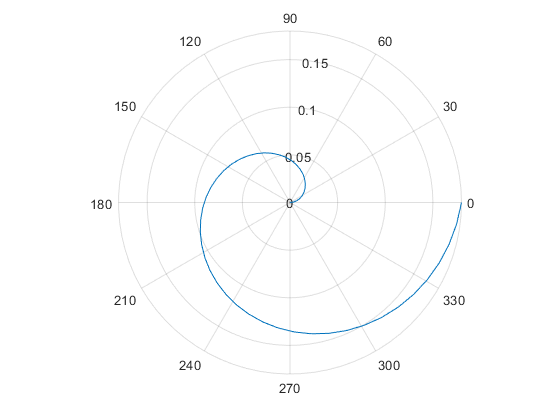

polarplot 绘制极坐标图

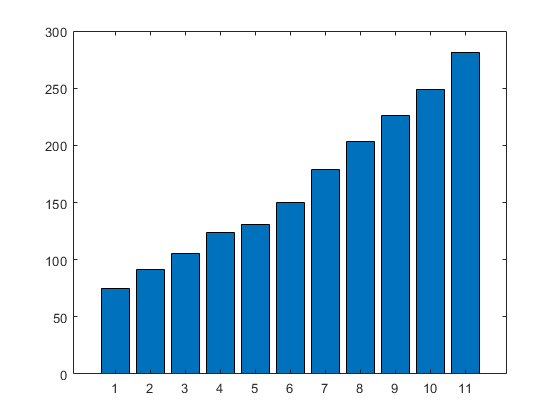

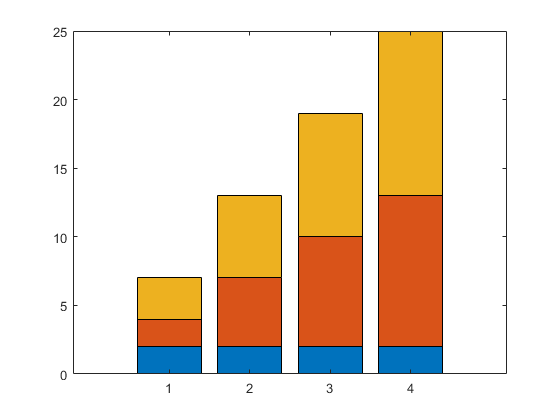

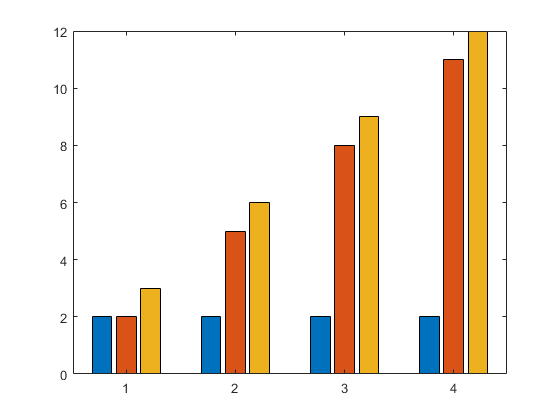

bar 二维垂直条形图

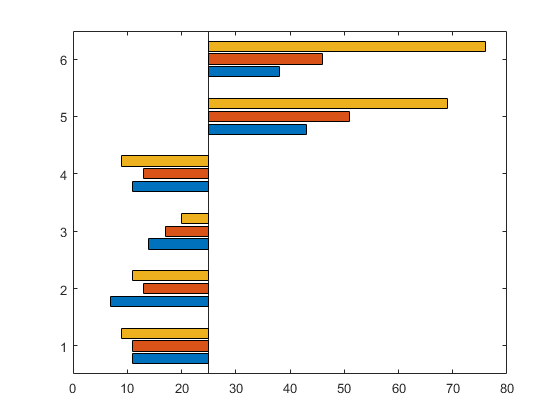

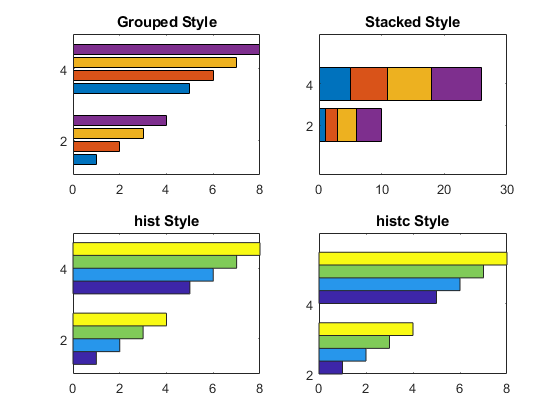

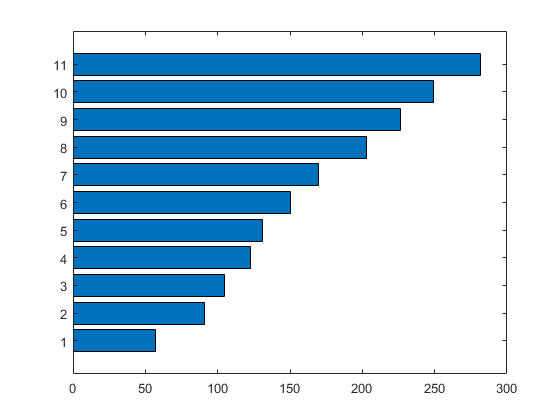

barh 二维水平条形图

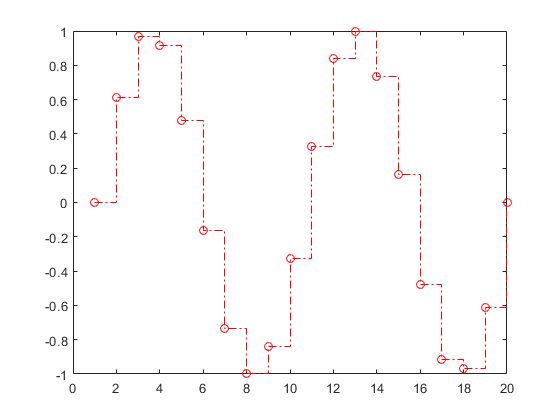

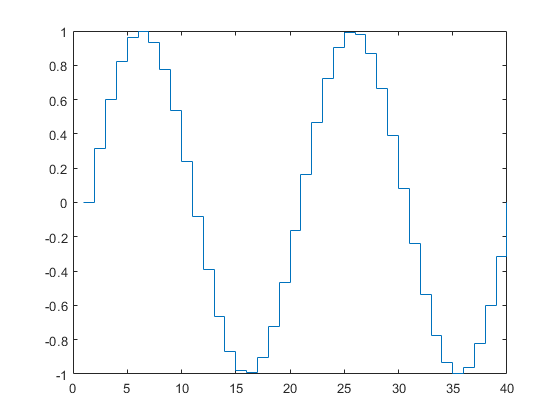

stairs 阶梯图形

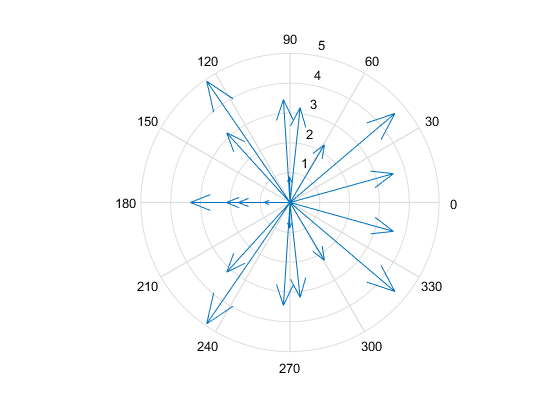

compass 从原点画箭头图

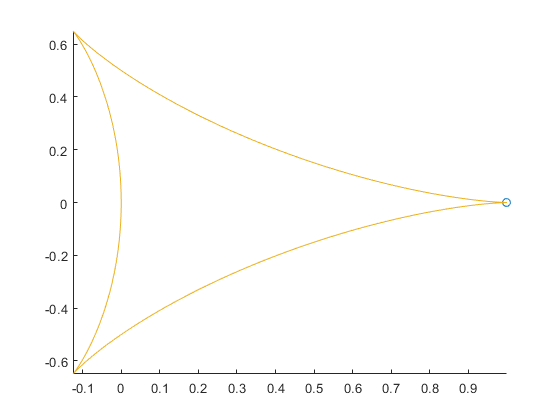

comet 绘制二维彗星图

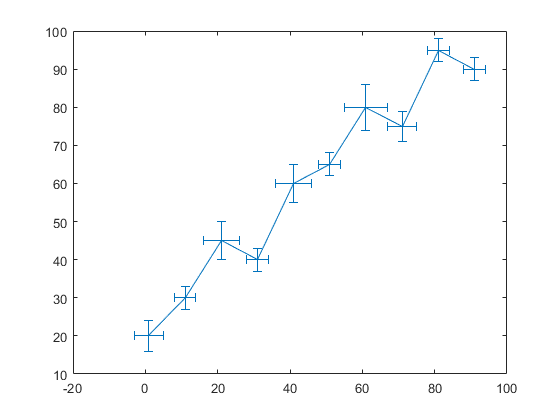

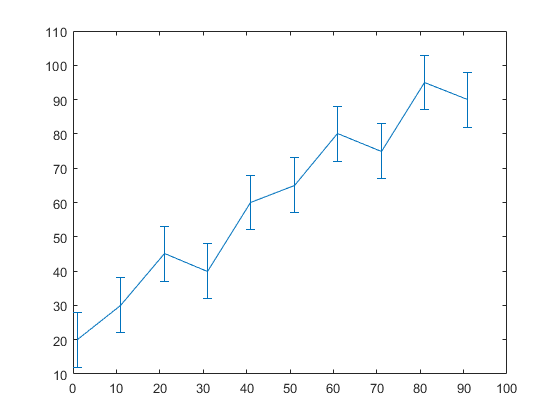

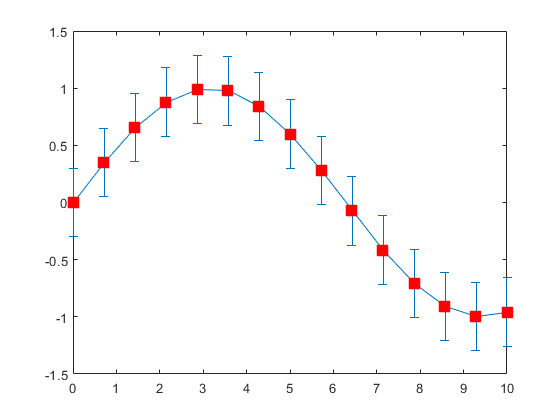

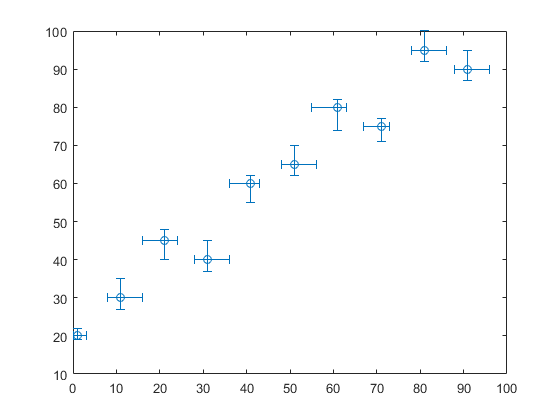

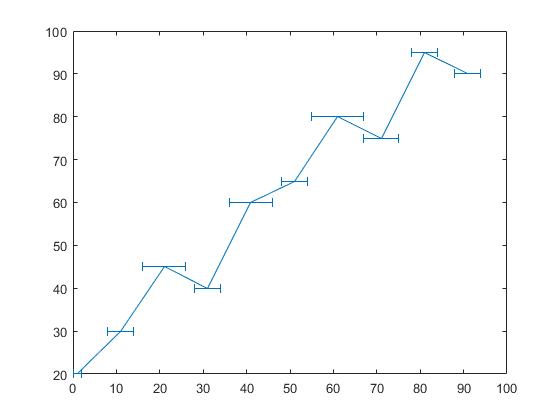

errorbar 绘制误差图

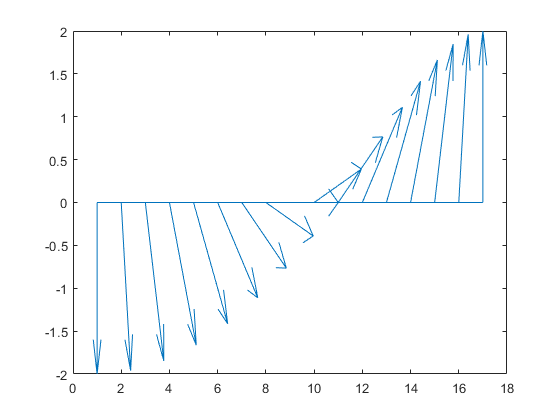

feather 画速度向量图

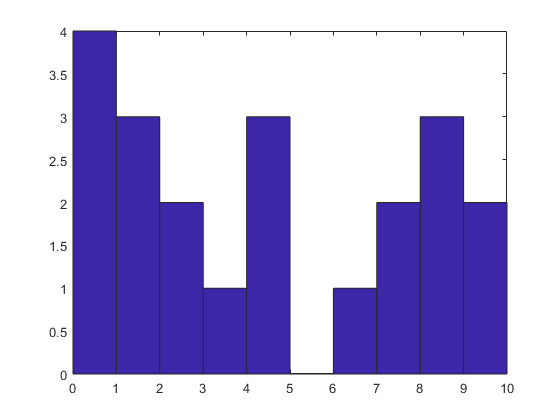

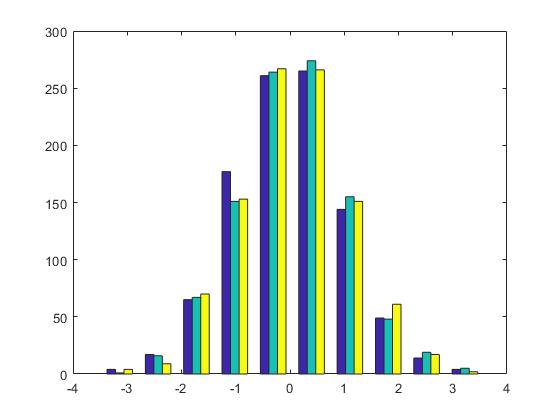

hist 二维条形直方图

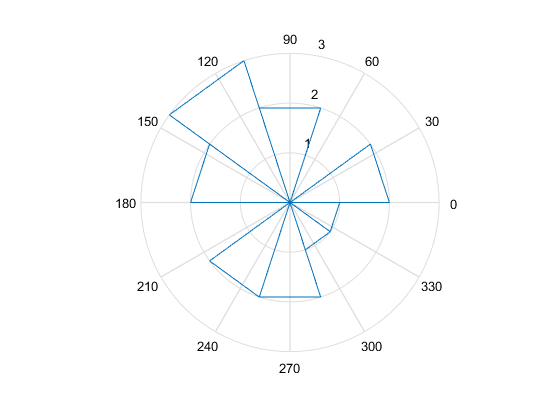

rose 角度直方图

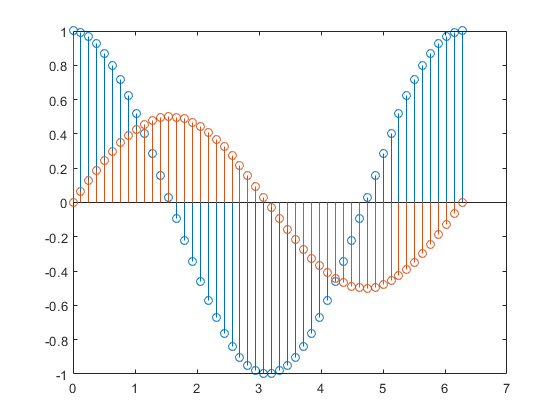

stem 画二维离散数据图

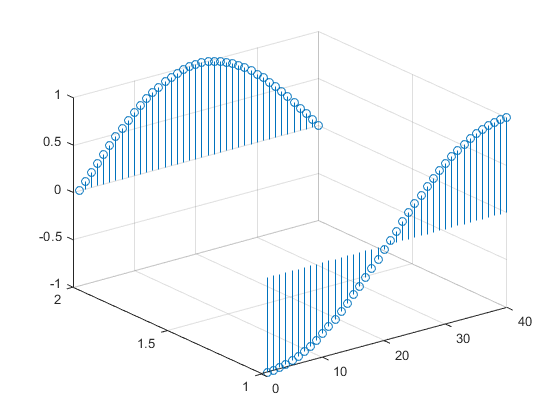

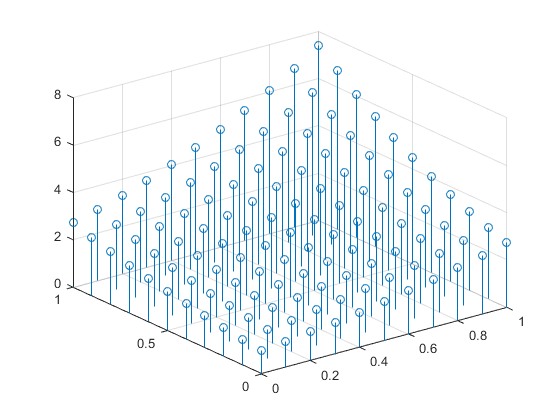

stem3 画三维离散数据图

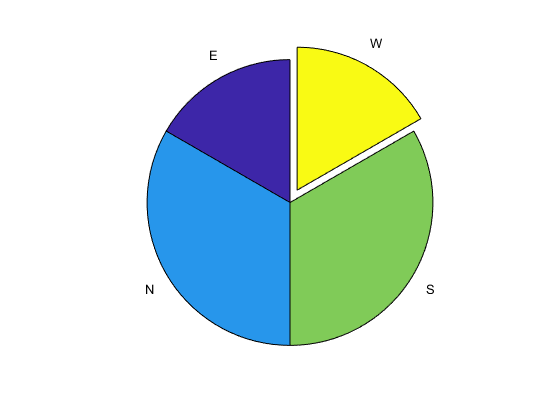

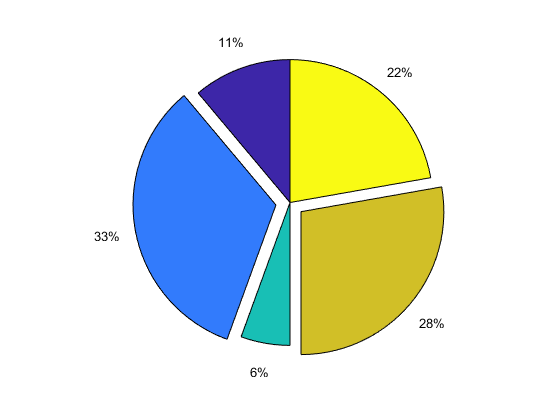

pie 画饼图
五、常用三维图索引
meshgrid生成栅格数据
XX = 1:10
YY = 1:20
[X Y] = meshgrid(XX,YY); %生成length(XX)*length(YY)个数据点的栅格
Z = sin(X).*Y;
surf(X,Y,Z); %绘图示例

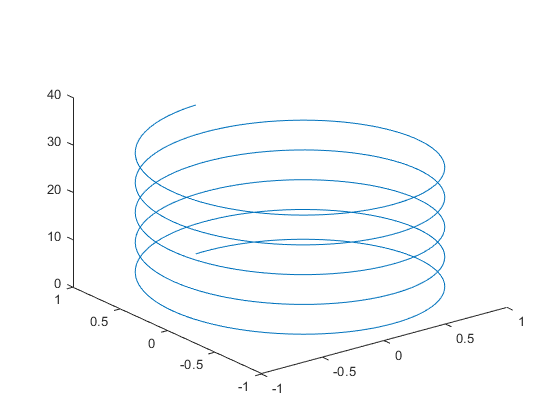

plot3 绘制三维曲线

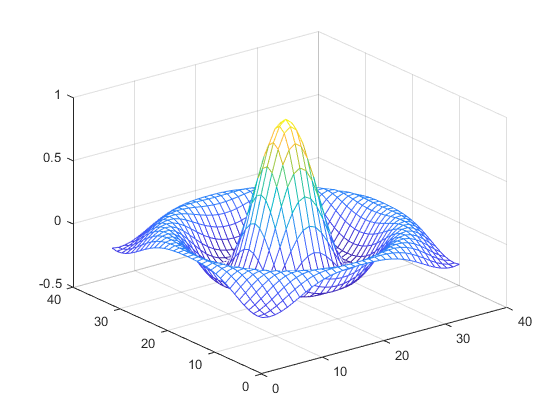

mesh 绘制三维网格图

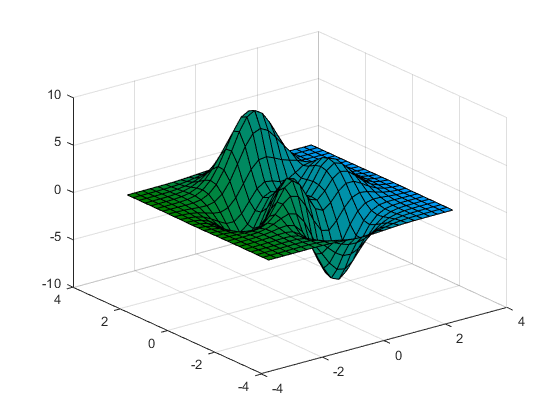

surf 三维曲面图

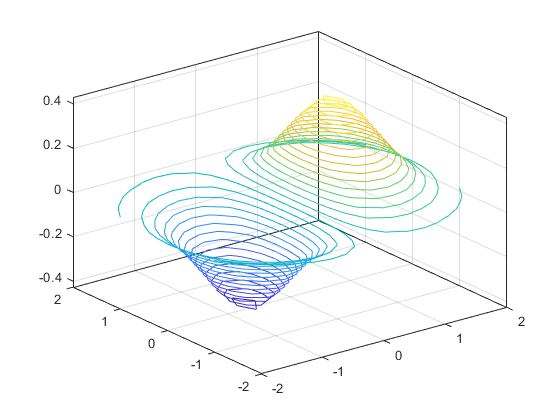

contour3 三维等高线绘制

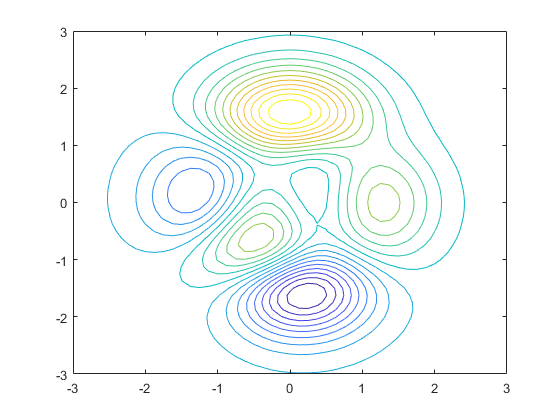

contour 曲面的等高线
clabel 等高线填标签
contourc 等高线图形计算

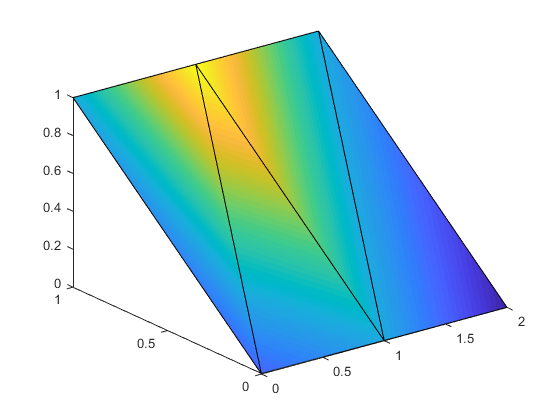

fill3 填充三维图

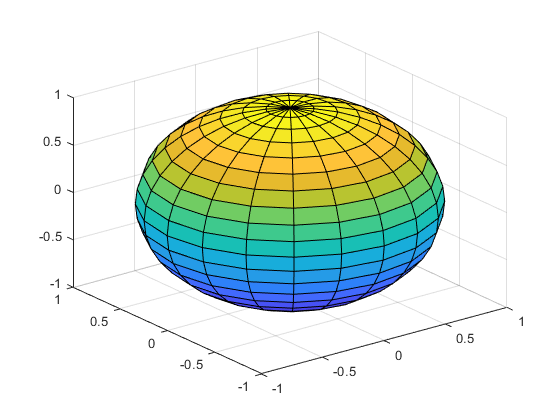

sphere 绘制球体

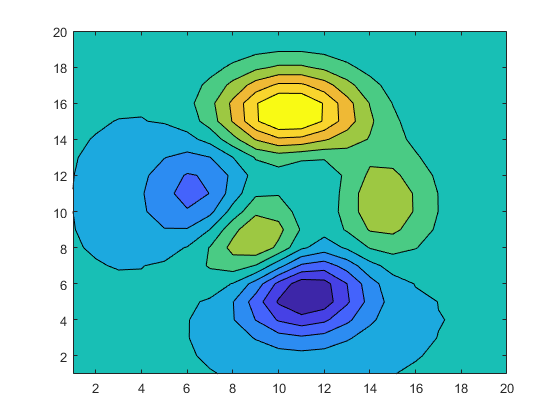

contourf 填充二维等高线

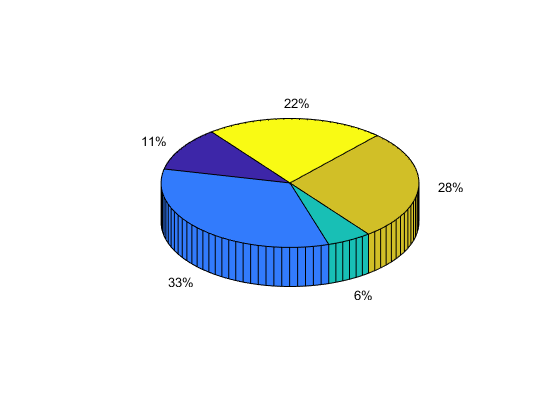

pie3 三维饼图

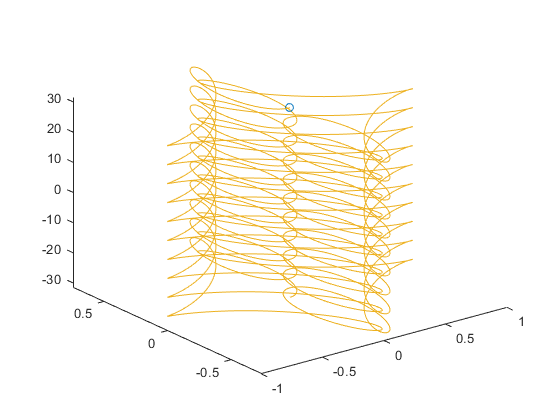

comet3 三维彗星图绘制
surf 阴影曲面图

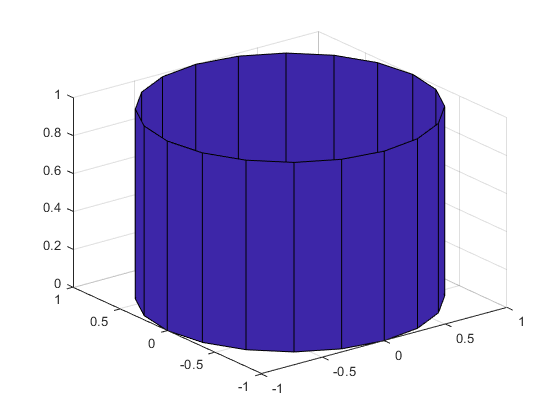

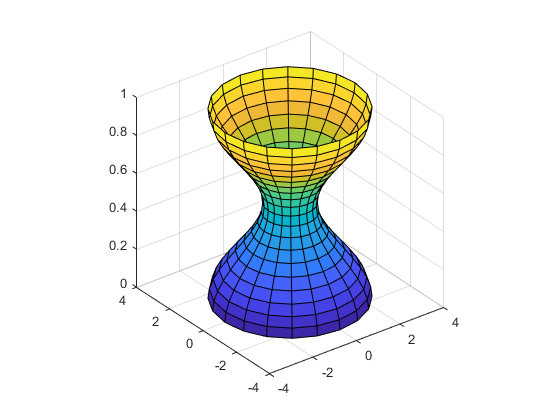

cylinder 生成圆柱图形

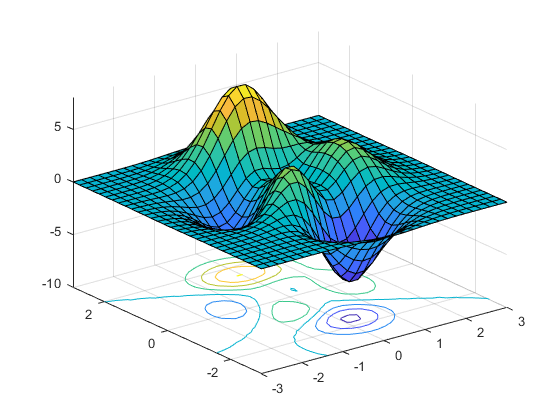

surfc 绘制阴影图及等高线

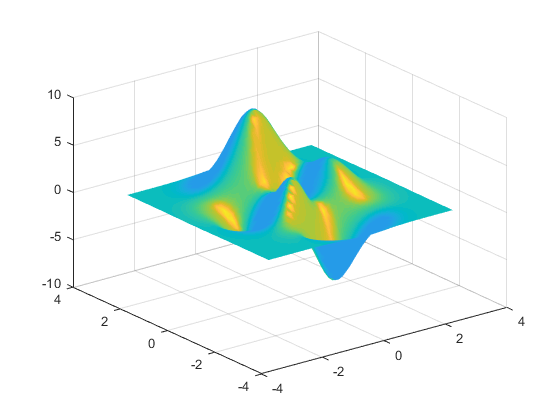

surfl 带光照模式的曲面图

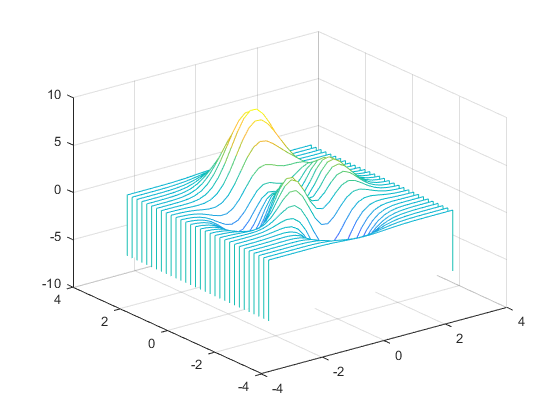

waterfall 瀑布图
